디지털 기술로 이룩한 UPS의 혁명!!

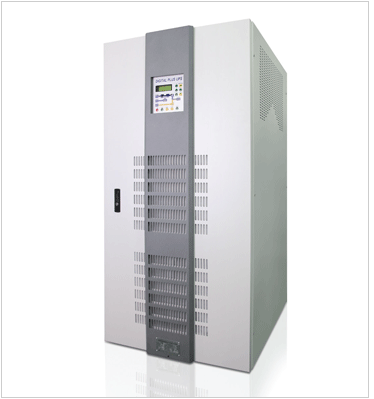

KJU-3000 Series UPS는
최신기술인 ALL IGBT 제품으로 DSP 제어를구현한 무변압기 UPS로써 고효율, 고역률 무정전 전원장치입니다.

FEATURES

• 정류부, 인버터부 모두 IGBT 제어
• 고주파 PWM 순시치 제어
• DSP 장착한 정밀 제어
• 신뢰성있는 무변압기 제어
• 축전지 Cells 변경 용이
• 고효율, 고역률 제어
• 세계최초 스위칭주파수 12KHz~15KHz 상용화
• 원격 Netwrok감시(SNMP) 기능 : Option
• ECO 모드 운전기능 / 운전효율 98% 이상KJU

USE

SPECIFICATION

구 분		DIGITAL PLUS UPS (KJU-3000)
MODEL명		3010	3015	3020	3030	3050	3075	3100
용량(KVA)		10	15	20	30	50	75	100
교류입력	상수	3상 4선식 (3상 3선식 가능)
	정격전압	380/220V ( 200 ~ 440V 가능 )
	입력허용범위	±15% (정격), -50% ( 50%부하시 )
	정격주파수	60/50 Hz
	주파수허용범위	바이패스 : ±2Hz (최대 ±5Hz), 정류기 : 45~65H
	THD	5% 이하
	입력역률	0.99 이상
냉각방식		강제풍냉식
정류기 제어방식		IGBT PWM 제어방식
인버터 제어방식		IGBT PWM 제어방식
절체방식		무순단 절체
교류출력	상수	3상 4선식
	정격전압	208/120V, 220V, 380/220V, 415/240V, 440V, 480V
	전압안정도	1.5% 이내
	정격주파수	60/50 Hz
	주파수안정도	±0.5% 이내(인버터 Free Running시
	파형왜율	3% 이하(100% 선형부하시)
	사용정격	100% 연속정격
	과부하내량	125% : 10분
	종합효율	88~93%
	역률	0.8
소음 (dBA)		58			62	65	68	70
절체시간		4mS 이내
허용온도	변압기류	125 deg
	반도체류	75 deg
	기타	45 deg
축전지	축전지전압	360V(30셀)표준, 30셀~40셀까지 선택가능 (10~20셀은 옵션)
	충전전압	405V (표준)
	정격전압	360V (표준)
	종지전압	315V (표준)
통 신		RS-232, 485, 422, SNMP 지원(Option
치수	Width(폭)	500㎜			500㎜	700㎜	800㎜	1000㎜
	Depth(깊이)	655㎜			655㎜	825㎜	925㎜	925㎜
	Higt(높이)	1050㎜			1150㎜	1400㎜	1500㎜	1600㎜

구 분		DIGITAL PLUS UPS (KJU-3000)
MODEL명		3120	3150	3200	3300	3400	3500
용량(KVA)		120	150	200	300	400	500
교류입력	상수	3상 4선식 (3상 3선식 가능)
	정격전압	380/220V ( 200 ~ 440V 가능 )
	입력허용범위	±15% (정격), -50% ( 50%부하시 )
	정격주파수	60/50 Hz
	주파수허용범위	바이패스 : ±2Hz (최대 ±5Hz), 정류기 : 45~65H
	THD	5% 이하
	입력역률	0.99 이상
냉각방식		강제풍냉식
정류기 제어방식		IGBT PWM 제어방식
인버터 제어방식		IGBT PWM 제어방식
절체방식		무순단 절체
교류출력	상수	3상 4선식
	정격전압	208/120V, 220V, 380/220V, 415/240V, 440V, 480V
	전압안정도	1.5% 이내
	정격주파수	60/50 Hz
	주파수안정도	±0.5% 이내(인버터 Free Running시
	파형왜율	3% 이하(100% 선형부하시)
	사용정격	100% 연속정격
	과부하내량	125% : 10분
	종합효율	88~93%
	역률	0.8
소음 (dBA)		72	73		75	78
절체시간		4mS 이내
허용온도	변압기류	125 deg
	반도체류	75 deg
	기타	45 deg
축전지	축전지전압	360V(30셀)표준, 30셀~40셀까지 선택가능 (10~20셀은 옵션)
	충전전압	405V (표준)
	정격전압	360V (표준)
	종지전압	315V (표준)
통 신		RS-232, 485, 422, SNMP 지원(Option
치수	Width(폭)	1100㎜	1400㎜	1520㎜	2200㎜	2400㎜	2600㎜
	Depth(깊이)	925㎜	925㎜	925㎜	960㎜	1000㎜	1000㎜
	Higt(높이)	1700㎜	1900㎜	1900㎜	1900㎜	2000㎜	2000㎜

※ 상기 사양은 품질 향상을 위해 변경 될 수 있음
